Estojos Industriais: ASTM A193 B7, Prisioneiros e Especiais

Catalogo completo de estojos industriais: ASTM A193 B7/B8, prisioneiros, estojos para flanges. Alta temperatura, alta pressao. Fabricante com 31 anos de experiencia.

Ver Catalogo Guia de Selecao

Tipos de Estojos

🔩

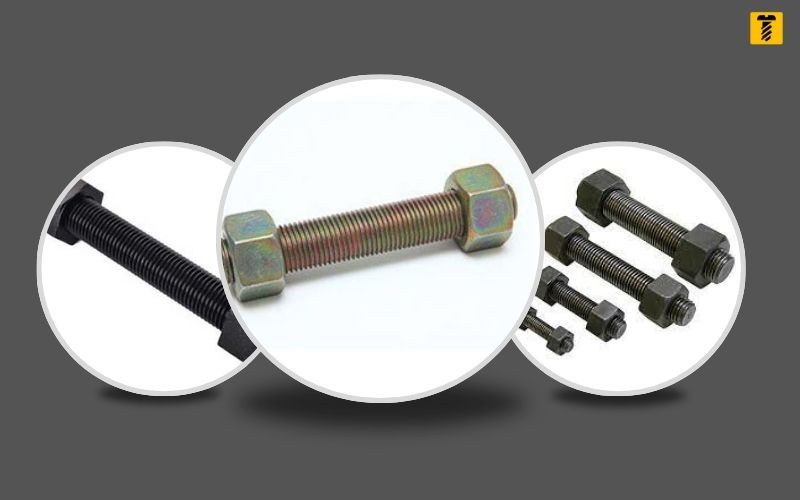

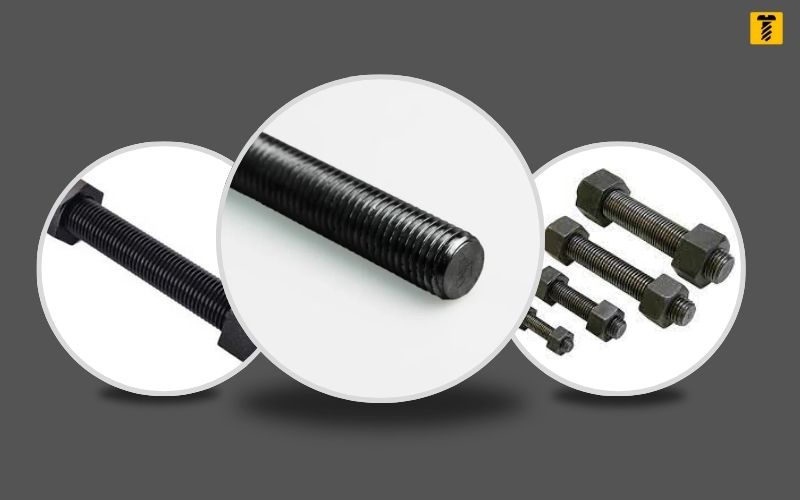

Estojo ASTM A193 B7

Estojo padrao para aplicacoes de alta temperatura e alta pressao. Aco liga cromo-molibdenio temperado e revenido.

  • Material: Aco liga Cr-Mo (AISI 4140/4142)
  • Temperatura: -40C a +450C
  • Aplicacao: Flanges, vasos de pressao, caldeiras
  • Porca: ASTM A194 Gr. 2H
⚙️

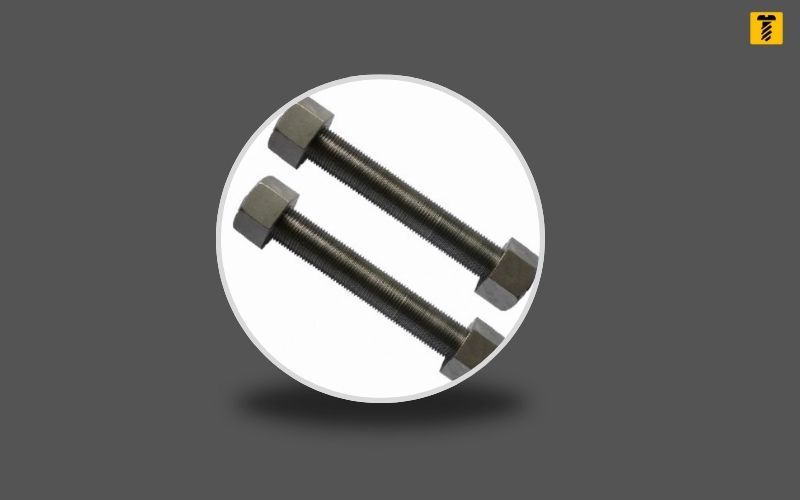

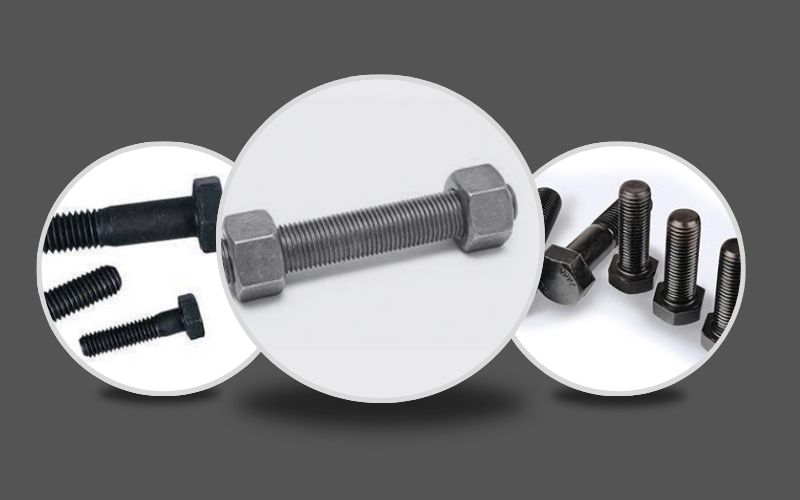

Estojo ASTM A193 B8/B8M

Estojos em aco inoxidavel austenitico para ambientes corrosivos e criogenicos. B8 (304) e B8M (316).

  • Material: Inox 304 (B8) ou 316 (B8M)
  • Temperatura: -254C a +815C
  • Aplicacao: Industria quimica, petroquimica, offshore
  • Porca: ASTM A194 Gr. 8 ou 8M
💪

Prisioneiro (Double-End Stud)

Estojo com rosca em ambas as extremidades e corpo liso central. Para fixacao em furos roscados.

  • Material: Aco carbono, liga ou inox
  • Configuracao: Rosca/liso/rosca ou rosca continua
  • Aplicacao: Motores, bombas, equipamentos rotativos
  • Vantagens: Facil montagem/desmontagem, alinhamento
🔧

Estojo para Flanges

Estojos dimensionados conforme ASME B16.5 para conexao de flanges em tubulacoes industriais.

  • Norma: ASME B16.5 (dimensoes padrao)
  • Classes: 150, 300, 600, 900, 1500, 2500 lb
  • Diametros: 1/2" a 24" (flanges)
  • Fornecimento: Com porcas e arruelas pareadas

Como Escolher o Estojo Certo?

1. Qual a temperatura e pressao de operacao?

A temperatura determina o grau ASTM adequado

Ate 450C (alta pressao) → ASTM A193 B7 (mais comum)

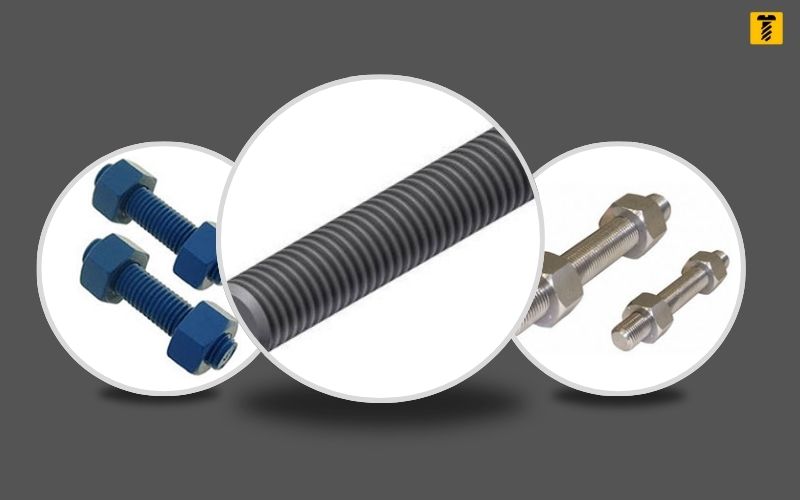

Ate 540C (vapor superaquecido) → ASTM A193 B16
Ate 815C (alta temperatura) → ASTM A193 B8 Classe 2
Criogenico (-254C) → ASTM A320 L7/L43

2. Qual especificacao ASTM usar?

Selecione baseado no ambiente e requisitos de corrosao

Ambiente nao corrosivo → B7 (aco liga Cr-Mo)
Corrosao moderada → B8 (inox 304)
Alta corrosao/cloretos → B8M (inox 316)
H2S (sour service) → NACE MR0175 (B7M, L7M)

3. Como calcular o comprimento do estojo para flanges?

Comprimento = 2x espessura do flange + espessura da junta + 2x altura da porca + sobra

Formula pratica (ASME B16.5):
• L = 2T + G + 2H + S
• T = espessura do flange, G = junta, H = altura porca, S = sobra (2-3 fios)
• Consulte tabela ASME B16.5 para dimensoes padrao por classe e diametro
• Para flanges classe 150: comprimento tipico = 4x diametro do estojo

4. Qual porca usar com cada grau de estojo?

  • Estojo B7 → Porca ASTM A194 Gr. 2H (temperada)

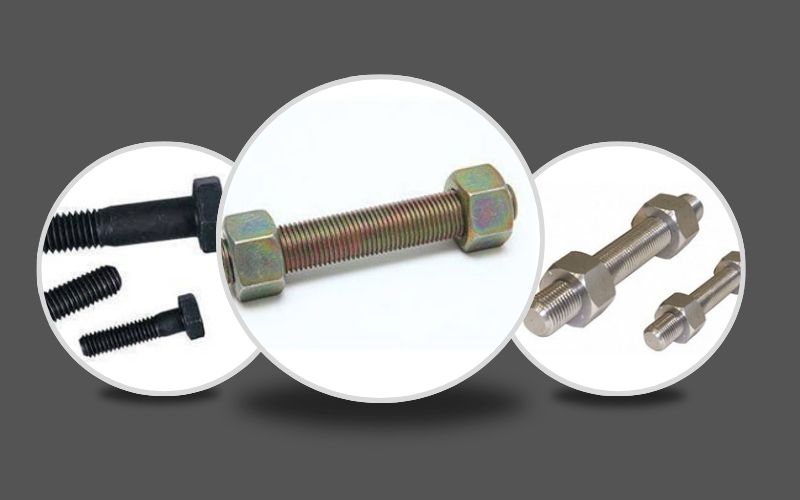

  • Estojo B7M → Porca ASTM A194 Gr. 2HM (NACE)
  • Estojo B8 → Porca ASTM A194 Gr. 8 (inox 304)
  • Estojo B8M → Porca ASTM A194 Gr. 8M (inox 316)
  • Estojo B16 → Porca ASTM A194 Gr. 4 ou 7
Dica de Especificacao: Para projetos criticos, especifique classe de resistencia (Classe 1, 2 ou 3 para B8) e requisitos de ensaio (PMI, dureza, tracao).

Aplicacoes por Setor

Petroleo e Gas

Estojos B7, B7M e B16 para flanges de tubulacoes, vasos de pressao, arvores de natal e equipamentos de cabeca de poco. Especificacoes NACE para sour service.

Petroquimica

Estojos B8 e B8M para reatores, trocadores de calor, colunas de destilacao e sistemas de tubulacao em ambientes corrosivos e alta temperatura.

Energia (Caldeiras e Vasos)

Estojos B7 e B16 para caldeiras industriais, vasos de pressao, turbinas e geradores. Resistencia a vapor superaquecido e ciclos termicos.

Naval e Offshore

Estojos B8M (inox 316) para plataformas, FPSOs, sistemas submarinos e embarcacoes. Alta resistencia a corrosao salina e fadiga.

Siderurgia

Estojos de alta temperatura para fornos, lingoteiras, laminadores e sistemas de refrigeracao. Resistencia a ciclos termicos extremos.

Papel e Celulose

Estojos B8 e B8M para digestores, evaporadores, caldeiras de recuperacao e sistemas de branqueamento. Resistencia a ambientes quimicos.

Perguntas Frequentes

A diferenca principal esta no material e aplicacao: (1) ASTM A193 B7 e fabricado em aco liga cromo-molibdenio (AISI 4140/4142), temperado e revenido. Ideal para alta pressao e temperatura ate 450C em ambientes nao corrosivos. Resistencia a tracao minima de 125 ksi (860 MPa). E o estojo mais utilizado em refinarias e industrias. (2) ASTM A193 B8 e fabricado em aco inoxidavel austenitico 304 (18Cr-8Ni). Ideal para ambientes corrosivos, industria quimica e alimenticia. Temperatura de operacao de -254C a +815C (criogenico a alta temperatura). Resistencia menor que B7 na Classe 1 (75 ksi), mas excelente em corrosao. Para ambientes com cloretos ou maritimo, use B8M (inox 316) que contem molibdenio para maior resistencia a pitting.
Formula basica: L = 2T + G + 2H + S, onde: T = espessura do flange (consulte ASME B16.5), G = espessura da junta (tipicamente 1.5-4.5mm), H = altura da porca pesada (ASME B18.2.2), S = sobra de rosca (2-3 fios, aprox. 1x passo). Exemplo pratico: Flange 4" classe 300 com junta espiralada: T=33.3mm cada, G=4.5mm, H=26.2mm (porca 7/8"), S=5mm. L = 2(33.3) + 4.5 + 2(26.2) + 5 = 128.5mm → usar 130mm (5"). Dica: Consulte a tabela ASME B16.5 que fornece comprimentos padrao de estojos para cada combinacao de diametro e classe de pressao. Para flanges nao-padrao, use a formula manual. Sempre deixe 2-3 fios de rosca expostos apos o aperto para verificacao visual.
A porca padrao para estojo B7 e a ASTM A194 Grau 2H. Caracteristicas: (1) Material: Aco carbono temperado e revenido (dureza 248-352 HBW), (2) Resistencia: Projetada para igualar ou superar a resistencia do estojo B7, (3) Temperatura: Adequada ate 450C (mesma faixa do B7), (4) Revestimento: Normalmente fornecida natural (preta) ou galvanizada a fogo conforme ASTM A153. Casos especiais: Para servico em H2S (sour service), use A194 Gr. 2HM conforme NACE MR0175. Para alta temperatura (>450C), use A194 Gr. 4 ou 7. Para baixa temperatura (<-45C), use A194 Gr. 7. Sempre especifique porcas do mesmo lote/fabricante para garantir compatibilidade dimensional e de resistencia.
O estojo ASTM A193 B7 e adequado para temperaturas de -40C a +450C (ou -40F a +840F). Acima de 450C, ocorre perda progressiva de resistencia mecanica por: (1) Relaxamento de tensao (stress relaxation) - perda de pre-carga ao longo do tempo, (2) Grafitizacao - degradacao microestrutural em temperaturas elevadas prolongadas. Para temperaturas mais altas: Use A193 B16 (ate 540C) para vapor superaquecido e caldeiras, ou A193 B8 Classe 2 (ate 815C) para aplicacoes de alta temperatura. Para baixas temperaturas: B7 nao e recomendado abaixo de -40C devido a transicao ductil-fragil. Use A320 L7 (ate -100C) ou A320 L43 (ate -100C, maior tenacidade). Sempre consulte o codigo de projeto (ASME, API) para limites especificos da aplicacao.
