Tipos de Arruelas

O

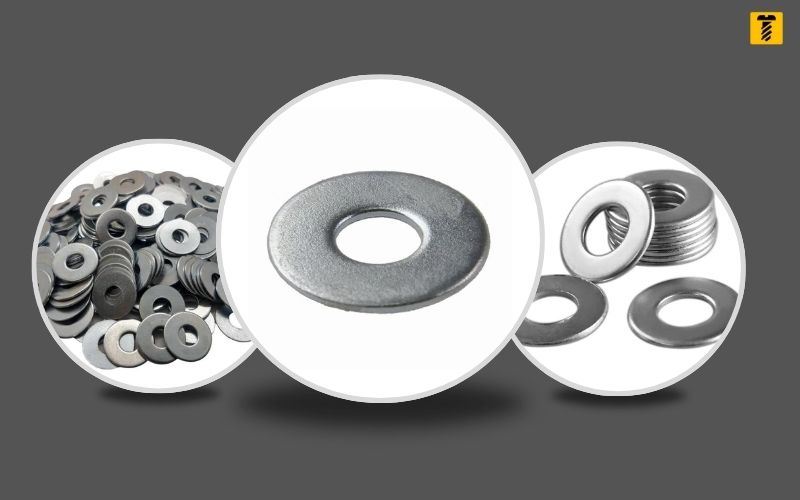

Arruela Lisa (DIN 125)

Arruela plana para distribuicao de carga e protecao da superficie. Tipo mais comum e versatil para montagens em geral.

  • Material: Aco carbono zincado ou Inox 304/316
  • Diametros: M3 a M64 (DIN 125-A/B)
  • Aplicacao: Distribuicao de carga, protecao de superficie
  • Vantagens: Versatil, economica, facil instalacao
C

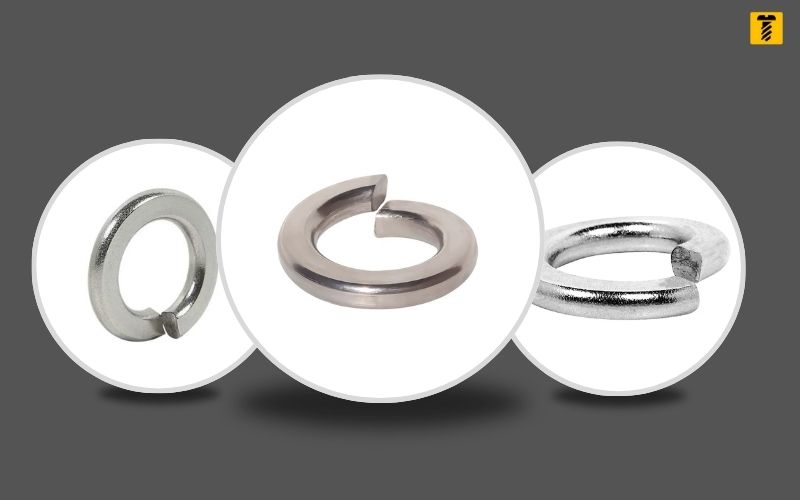

Arruela de Pressao (DIN 127)

Arruela de mola helicoidal que cria tensao para prevenir afrouxamento. Solucao economica contra vibracao leve.

  • Material: Aco mola temperado, Inox 304/316
  • Diametros: M3 a M48 (norma DIN 127)
  • Aplicacao: Anti-afrouxamento em vibracoes leves
  • Vantagens: Economica, facil aplicacao, reutilizavel
W

Arruela Nord-Lock

Sistema de travamento por cunha com duas arruelas. Solucao premium para vibracoes severas e aplicacoes criticas.

  • Material: Aco temperado com Delta Protekt ou Inox
  • Diametros: M3 a M130 (par de arruelas)
  • Aplicacao: Vibracao severa, juntas criticas
  • Vantagens: Travamento positivo, reutilizavel, certificada
*

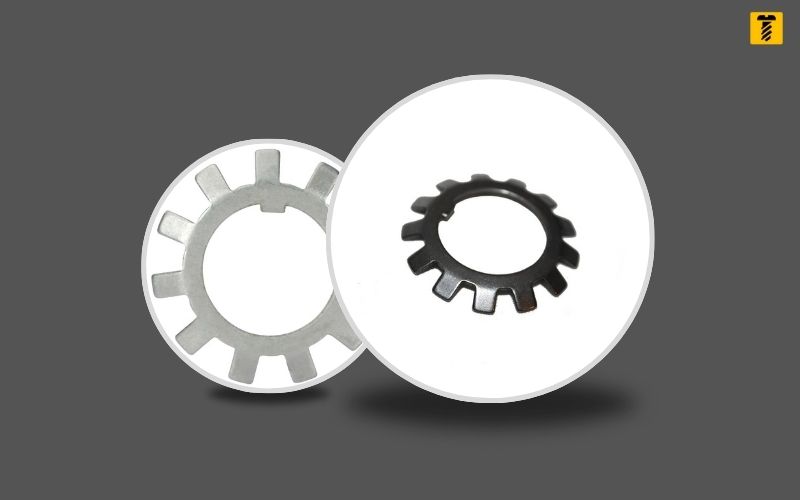

Arruela Dentada (DIN 6798)

Arruela com dentes serrilhados que penetram na superficie para travamento. Ideal para materiais macios e pintados.

  • Material: Aco mola zincado ou Inox
  • Tipos: Interna (J), Externa (A), Combinada (V)
  • Aplicacao: Materiais macios, conexoes eletricas
  • Vantagens: Travamento mecanico, aterramento eletrico

Como Escolher a Arruela Certa?

1. Qual a funcao principal?

Distribuicao de carga ou prevencao de afrouxamento

Distribuir carga/proteger superficie -> Arruela lisa (DIN 125)
Prevenir afrouxamento leve -> Arruela de pressao (DIN 127)
Vibracao severa/critica -> Arruela Nord-Lock (par)
Material macio/aterramento -> Arruela dentada (DIN 6798)

2. Material: Qual ambiente de instalacao?

Interno, externo, industrial, marinho, quimico

Ambiente seco interno -> Aco carbono zincado (mais economico)
Externo ou umido -> Inox 304 (resistente a corrosao)
Marinho/costeiro -> Inox 316 (alta resistencia salina)
Quimico/corrosivo -> Inox 316L ou materiais especiais

3. Dimensionamento: Qual diametro interno/externo?

Diametro interno deve corresponder ao parafuso

Regra de dimensionamento:
Diametro interno (DI) = Diametro nominal do parafuso + folga (0.5-1mm)
Exemplo: Parafuso M10 -> Arruela com DI = 10.5mm
Diametro externo (DE) deve ser suficiente para cobrir o furo da peca
Para cargas altas, use arruelas maiores (DIN 9021 - aba larga)

4. Aplicacoes especiais

  • Vibracao severa: Nord-Lock ou arruela conica (Belleville)
  • Materiais macios (aluminio, plastico): Arruela lisa grande (DIN 9021)
  • Conexoes eletricas: Arruela dentada para aterramento
  • Pre-carga controlada: Arruela conica (Belleville) calibrada
Dica Tecnica: Sempre use arruela lisa sob a cabeca do parafuso e sob a porca para proteger a superficie e distribuir a carga uniformemente. Para aplicacoes criticas, combine arruela lisa + arruela de travamento.

Aplicacoes por Setor

Estruturas Metalicas

Arruelas lisas e de pressao para conexoes estruturais em aco. Distribuicao de carga em juntas parafusadas de alta resistencia.

Automotivo

Arruelas Nord-Lock e conicas para motores, suspensao e componentes sujeitos a vibracao intensa. Certificacao automotiva.

Maquinas Industriais

Arruelas de travamento para equipamentos rotativos e maquinas-ferramenta. Prevencao de afrouxamento por vibracao.

Eletronica

Arruelas dentadas para conexoes de aterramento e dissipacao estatica. Contato eletrico confiavel em paineis e gabinetes.

Construcao Civil

Arruelas lisas grandes (DIN 9021) para fixacao em madeira e materiais porosos. Distribuicao de carga em chumbadores.

Energia

Arruelas Inox 316 e Nord-Lock para torres eolicas, paineis solares e subestacoes. Resistencia a intemperies e vibracao.

Perguntas Frequentes

Depende da aplicacao. A arruela de pressao (DIN 127) funciona bem para vibracoes leves a moderadas e cargas estaticas, pois cria uma tensao elastica que mantem a pre-carga. Porem, estudos da Junker Test demonstraram que em vibracoes transversais severas, a arruela de pressao pode achatar e perder eficacia. Para aplicacoes criticas com vibracao intensa, recomendamos: (1) Nord-Lock (travamento por cunha - solucao premium), (2) Porcas autotravantes (nylon insert), (3) Adesivo travante (Loctite). A arruela de pressao continua sendo uma solucao economica e eficaz para a maioria das aplicacoes industriais padrao.
Criterios de escolha: Use arruela de pressao (DIN 127) para: montagens padrao sem vibracao severa, aplicacoes economicas, conexoes que serao desmontadas frequentemente, cargas estaticas ou vibracoes leves. Use Nord-Lock para: juntas criticas de seguranca, equipamentos com vibracao severa (motores, compressores), industria automotiva e aeroespacial, aplicacoes onde afrouxamento pode causar acidentes, juntas que precisam manter torque preciso ao longo do tempo. Diferenca de custo: Nord-Lock custa 5-10x mais que arruela de pressao, mas oferece garantia de travamento comprovada em testes Junker. Para aplicacoes criticas, o custo extra e justificado pela seguranca.
A arruela lisa cumpre funcoes criticas: (1) Distribuicao de carga: Aumenta a area de contato, reduzindo a pressao superficial (importante em materiais macios como aluminio, plastico, madeira). (2) Protecao da superficie: Evita danos por rotacao da cabeca do parafuso durante aperto. (3) Compensacao de furos: Cobre furos maiores que o diametro da cabeca (furos alongados, tolerancias). (4) Superficie de apoio uniforme: Garante assentamento plano mesmo em superficies irregulares. (5) Isolamento: Em combinacoes bimetalicas, pode evitar corrosao galvanica. Regra pratica: Sempre use arruela lisa quando: a superficie e mais macia que o parafuso, o furo e maior que a cabeca, ou o acabamento superficial precisa ser preservado.
A arruela conica (Belleville ou DIN 2093) e uma mola de disco que fornece alta carga em espaco compacto. Aplicacoes principais: (1) Manutencao de pre-carga: Compensa dilatacao termica e relaxamento do material ao longo do tempo. (2) Absorcao de choque: Protege juntas contra cargas de impacto. (3) Espacos limitados: Fornece grande forca elastica em altura reduzida (vs molas helicoidais). (4) Pre-carga calibrada: Pode ser empilhada em serie (maior deflexao) ou paralelo (maior carga). Aplicacoes tipicas: Valvulas, flanges, conexoes de tubulacao, equipamentos sujeitos a ciclagem termica, dispositivos de seguranca. Importante: Arruelas Belleville requerem calculo de engenharia para dimensionamento correto. Consulte nossa calculadora tecnica.
